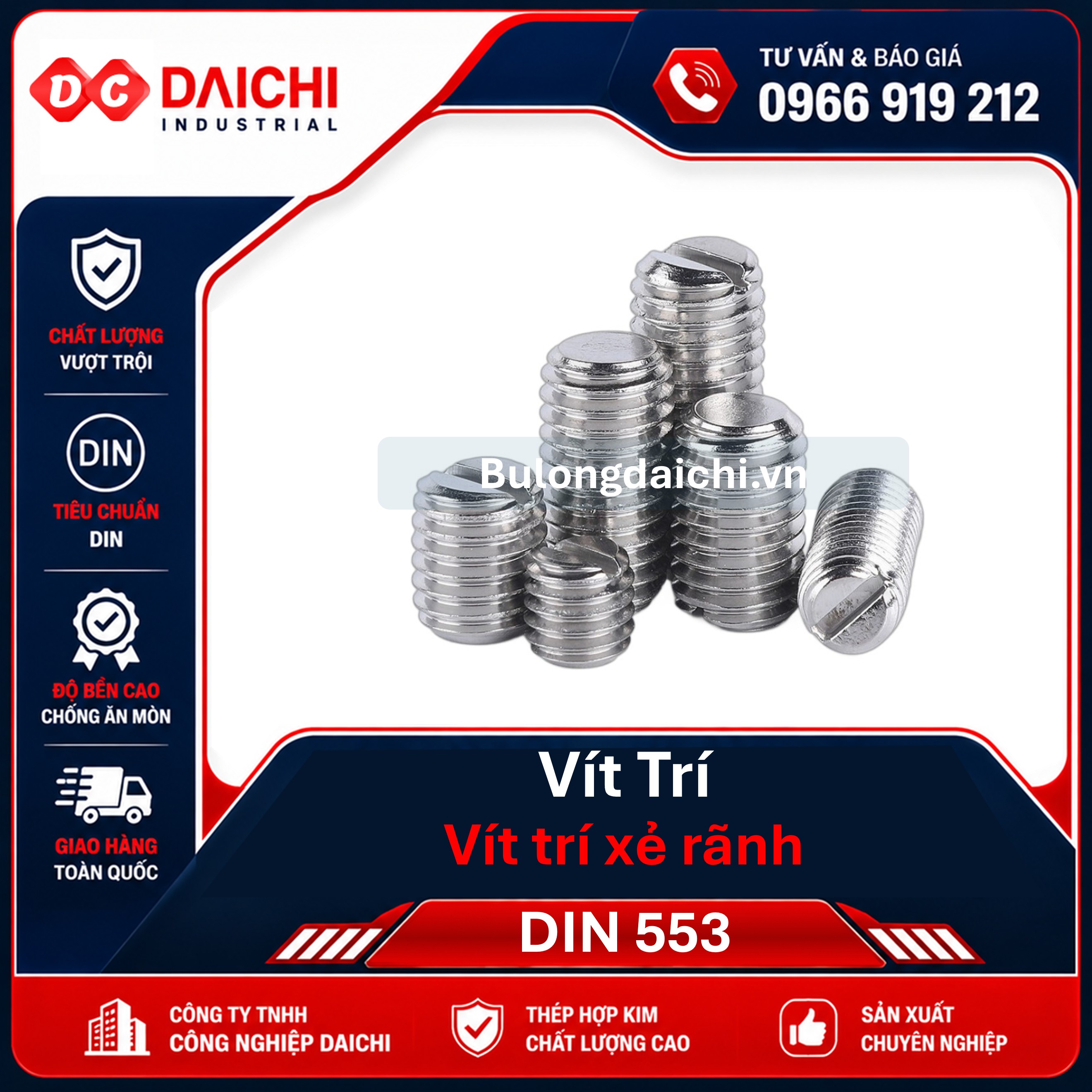

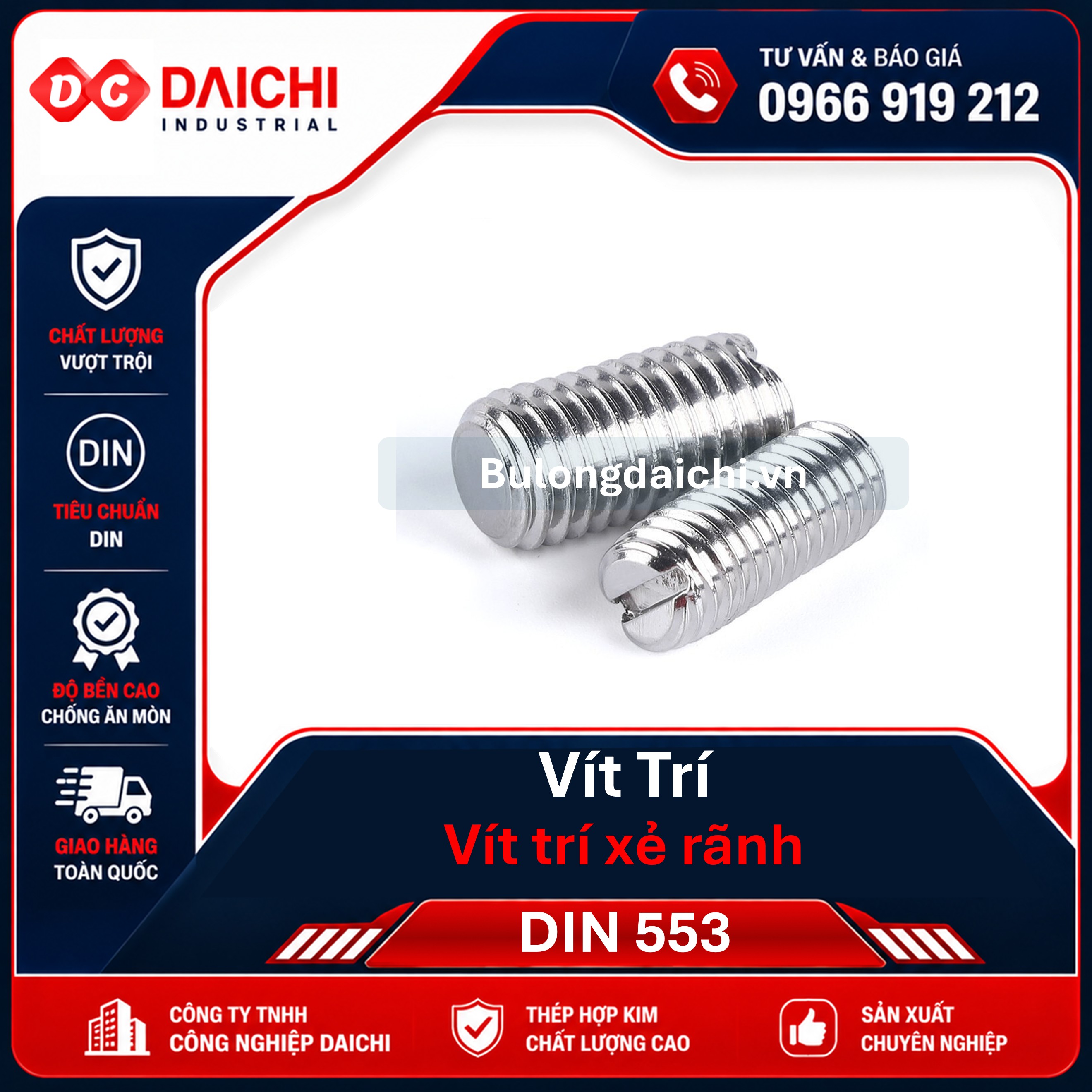

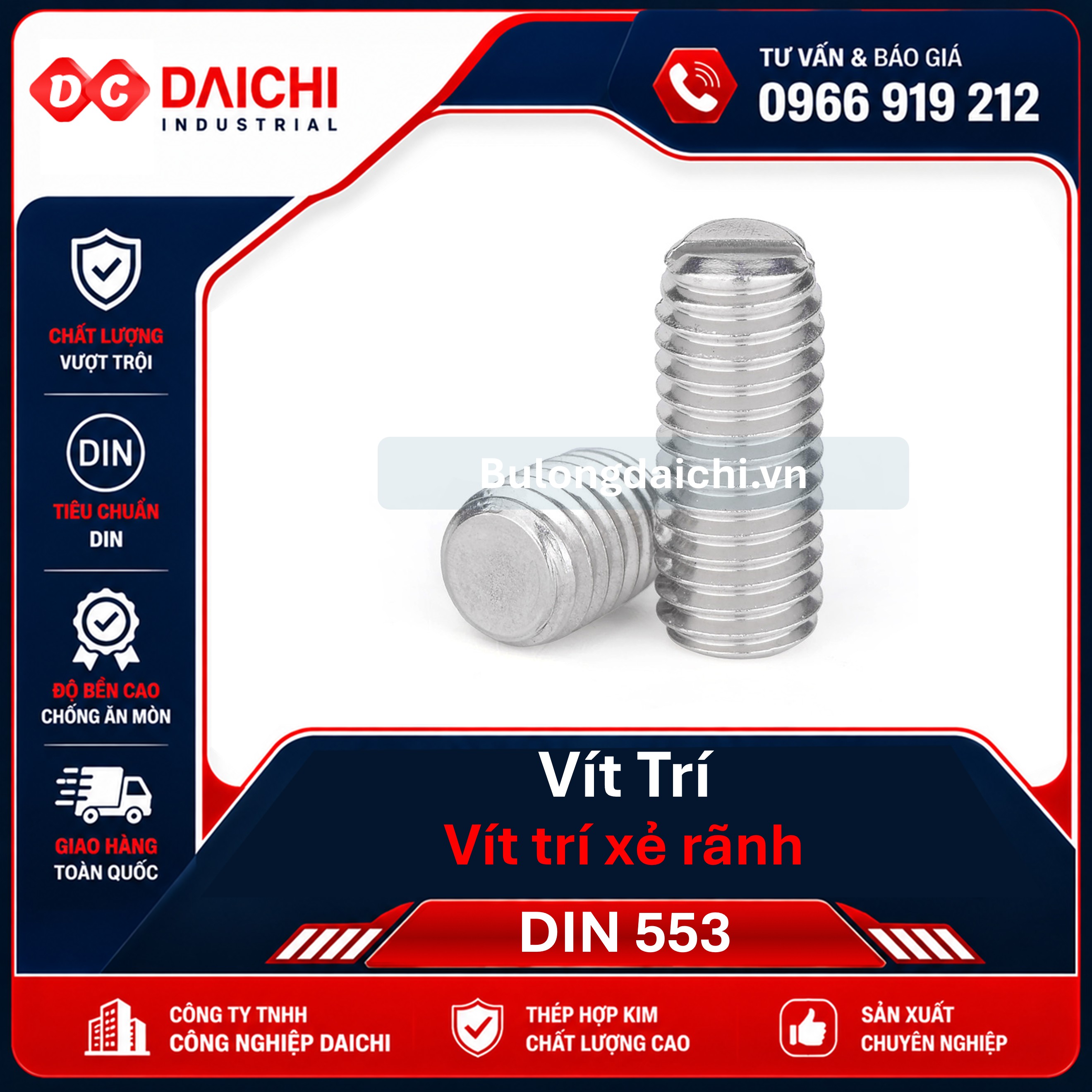

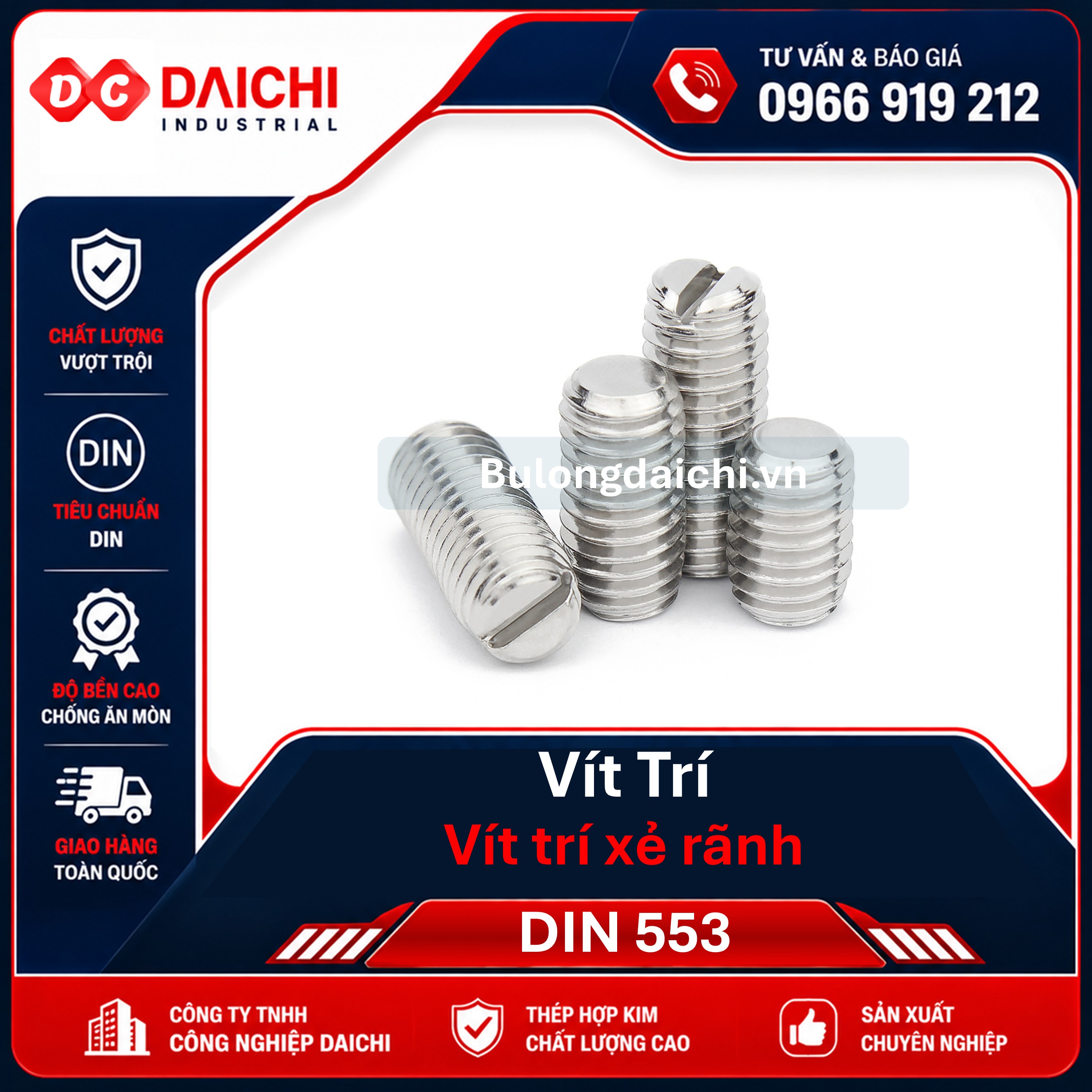

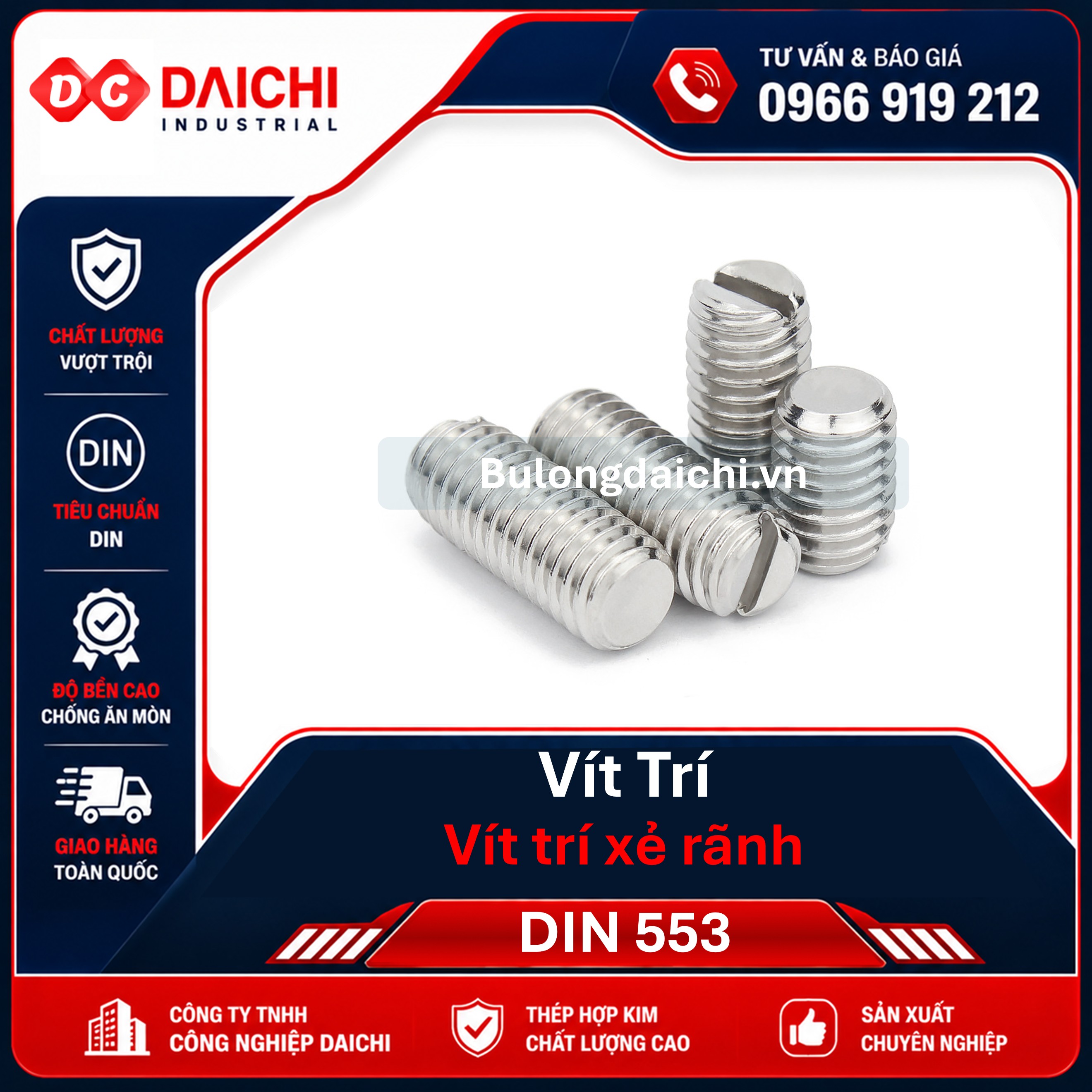

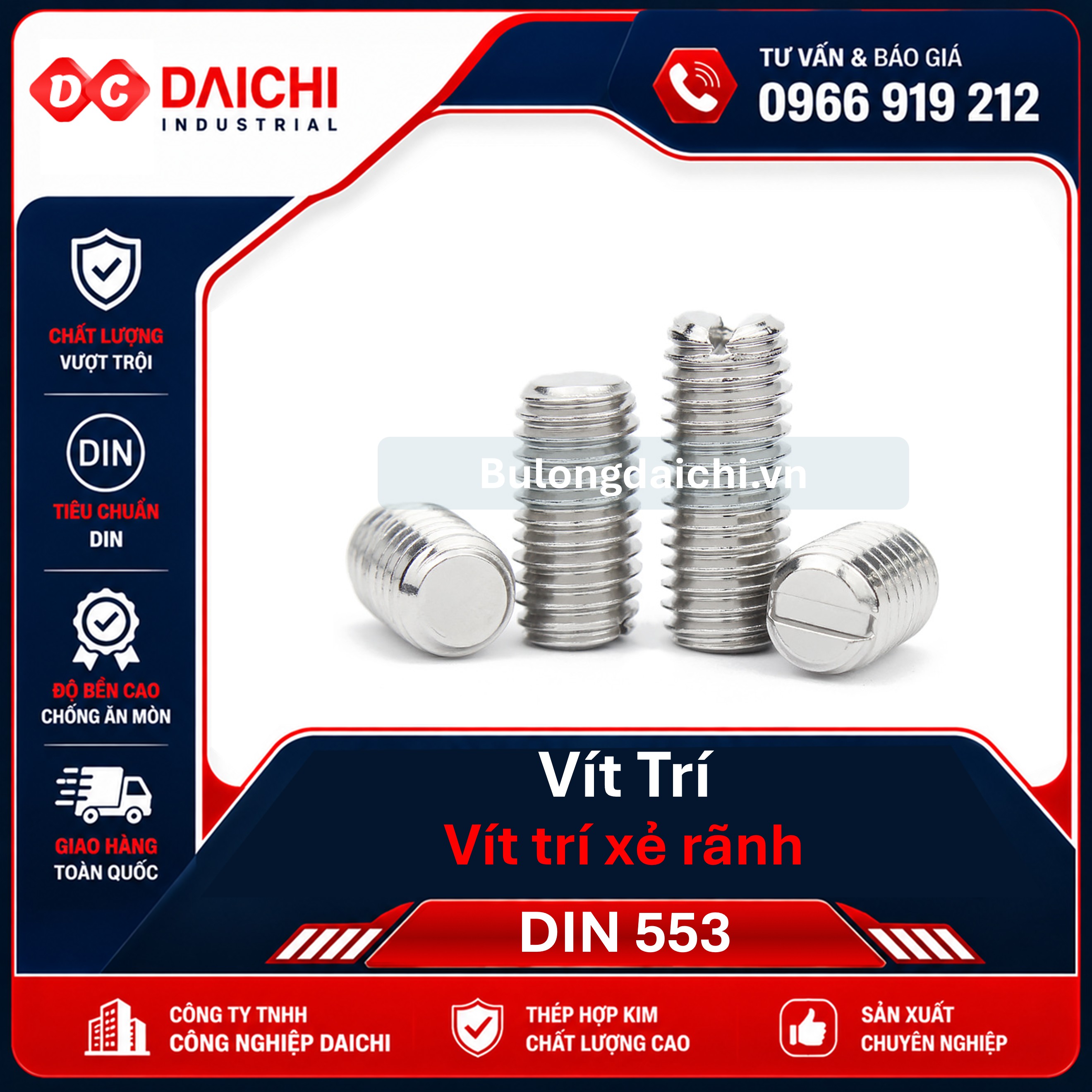

Giới thiệu sản phẩm
Vít trí xẻ rãnh là loại vít định vị có thiết kế không đầu và có rãnh trên thân hoặc phần đầu vít, chuyên dùng để cố định, định vị các chi tiết cơ khí trong quá trình lắp ráp. Thiết kế nhỏ gọn giúp vít có thể nằm chìm trong chi tiết sau khi lắp đặt, phù hợp với những vị trí yêu cầu tiết kiệm không gian.
Sản phẩm thường được sử dụng để cố định trục, bánh răng, puly, bạc, khớp nối, tay quay và các chi tiết truyền động, đặc biệt trong các thiết bị máy móc và cơ cấu cơ khí.
1. Thông số kỹ thuật của Vít trí xẻ rãnh
Tên sản phẩm: Vít trí xẻ rãnh
Tên gọi khác: Vít định vị xẻ rãnh, vít trí không đầu, vít không đầu xẻ rãnh, vít định vị cơ khí
Kiểu vít: Vít trí / vít định vị không đầu
Kiểu dẫn động: Rãnh thẳng
Vật liệu: Thép Carbon, thép hợp kim hoặc inox tùy loại
Bề mặt: Đen, mạ kẽm hoặc inox tự nhiên
Kích thước ren thông dụng: M3, M4, M5, M6, M8, M10, M12
Chiều dài: Đa dạng theo từng kích thước ren
Loại ren: Ren hệ mét
Ứng dụng: Định vị trục, bánh răng, puly, khớp nối và chi tiết máy
Bảng kích thước tham khảo
| Kích thước | Bước ren | Chiều dài tham khảo | Vật liệu | Ứng dụng |
|---|---|---|---|---|
| M3 | 0.5 | 3–12mm | Thép/Inox | Chi tiết nhỏ |
| M4 | 0.7 | 4–16mm | Thép/Inox | Cơ cấu máy |
| M5 | 0.8 | 5–20mm | Thép/Inox | Định vị trục |
| M6 | 1.0 | 6–25mm | Thép/Inox | Máy móc |
| M8 | 1.25 | 8–30mm | Thép/Inox | Truyền động |
| M10 | 1.5 | 10–40mm | Thép/Inox | Cơ khí công nghiệp |
| M12 | 1.75 | 12–50mm | Thép/Inox | Chi tiết chịu tải |
Kích thước thực tế phụ thuộc vào từng mã sản phẩm.
2. Đặc điểm nổi bật và ưu điểm
Thiết kế không đầu tiết kiệm không gian
Vít có kết cấu nhỏ gọn và không có phần đầu nhô cao, giúp tiết kiệm không gian lắp đặt và hạn chế va chạm với các chi tiết chuyển động.
Rãnh siết đơn giản
Thiết kế rãnh giúp sử dụng tua vít hoặc dụng cụ phù hợp để lắp đặt và tháo vít nhanh chóng.
Định vị chắc chắn
Khi được siết vào lỗ ren, đầu vít tiếp xúc trực tiếp với bề mặt chi tiết cần cố định, giúp hạn chế trượt hoặc xoay giữa các bộ phận.
Dễ tháo lắp
Có thể tháo ra và điều chỉnh vị trí chi tiết khi cần bảo trì hoặc thay thế.
Kích thước nhỏ gọn
Phù hợp với các cơ cấu có không gian hạn chế, nơi không thể sử dụng bulong hoặc vít có đầu lớn.
3. Ứng dụng thực tế của sản phẩm
Vít trí xẻ rãnh được sử dụng trong nhiều ứng dụng cơ khí:
Định vị trục và bánh răng
Dùng để cố định bánh răng, puly hoặc bánh xích trên trục quay.
Khớp nối
Sử dụng để giữ khớp nối với trục động cơ hoặc trục truyền động.
Máy móc công nghiệp
Dùng trong các cơ cấu điều chỉnh, tay quay, núm xoay và các chi tiết chuyển động.
Thiết bị tự động hóa
Ứng dụng trong robot, máy CNC, băng tải và các cơ cấu truyền động.
Đồ gá và khuôn mẫu
Dùng để cố định các chi tiết nhỏ, chốt hoặc cơ cấu điều chỉnh trong đồ gá.
4. Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật
Chọn đúng kích thước ren
Xác định đường kính và bước ren của lỗ ren trước khi lựa chọn vít. Ví dụ M6 cần sử dụng vít trí M6 có đúng bước ren.
Chọn chiều dài phù hợp
Vít cần có chiều dài đủ để tạo lực giữ chắc nhưng không nên quá dài gây cản trở các chi tiết phía sau.
Kiểm tra bề mặt tiếp xúc
Đối với việc định vị trục, nên lựa chọn kiểu đầu vít phù hợp với bề mặt trục để đạt lực giữ tốt và hạn chế làm hỏng chi tiết.
Sử dụng dụng cụ đúng kích thước
Rãnh vít phải được sử dụng với tua vít có kích thước phù hợp để tránh làm hỏng hoặc tòe rãnh trong quá trình siết.
Siết đúng lực
Không nên dùng lực quá lớn vì có thể làm hỏng rãnh vít, ren hoặc biến dạng chi tiết cần định vị.
5. Địa chỉ mua Vít trí xẻ rãnh uy tín tại Bắc Ninh
Công ty TNHH Công nghiệp DAICHI chuyên cung cấp các loại vít trí, vít định vị và phụ kiện liên kết cơ khí phục vụ nhà máy, xưởng cơ khí, khuôn mẫu và thiết bị tự động hóa.
DAICHI cam kết
- Đa dạng kích thước vít trí.
- Có lựa chọn thép và inox.
- Nhiều chiều dài khác nhau.
- Hỗ trợ lựa chọn theo ứng dụng.
- Hàng có sẵn số lượng lớn.
- Giá cạnh tranh cho nhà máy và đại lý.
- Báo giá nhanh.
- Giao hàng toàn quốc.
