Giới thiệu sản phẩm

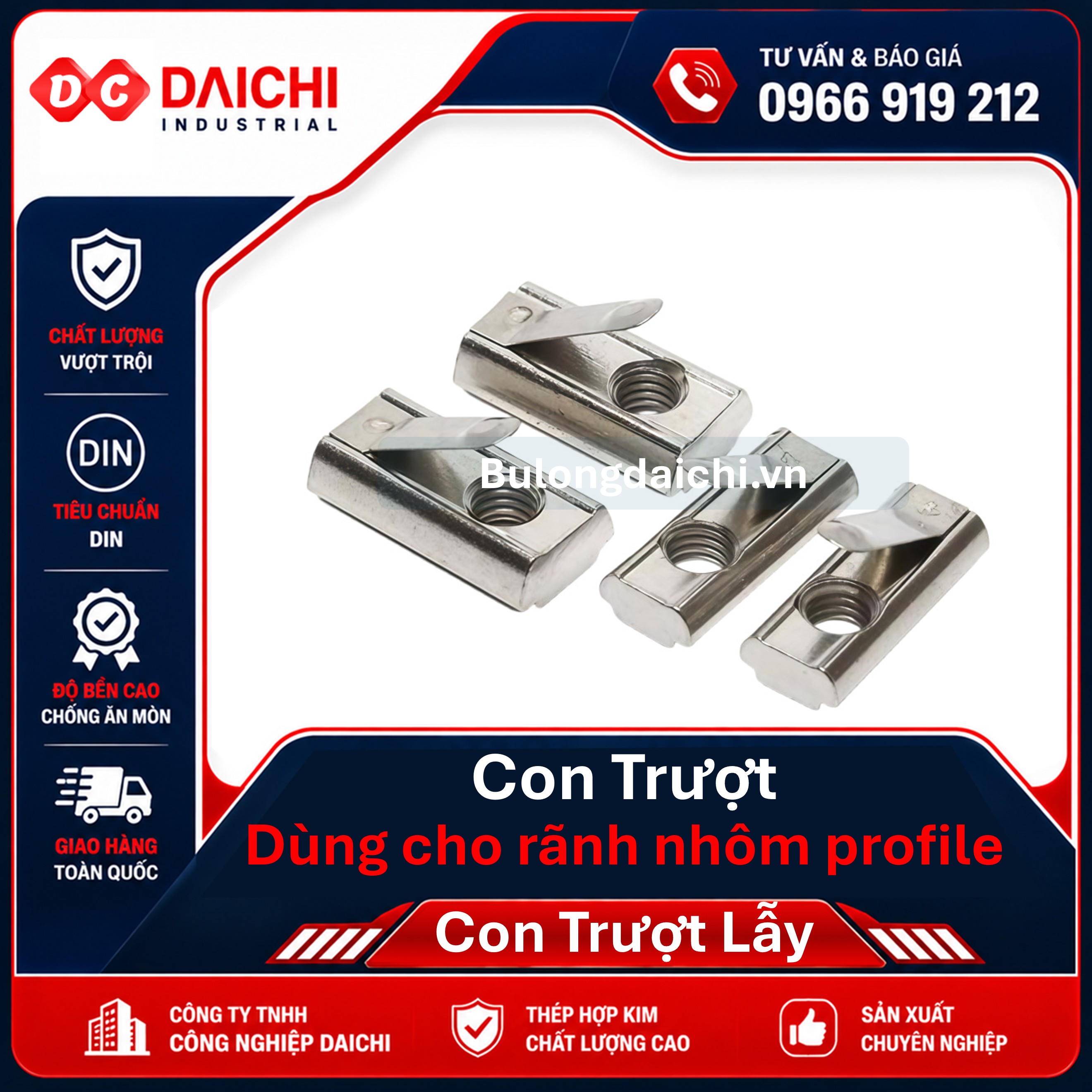

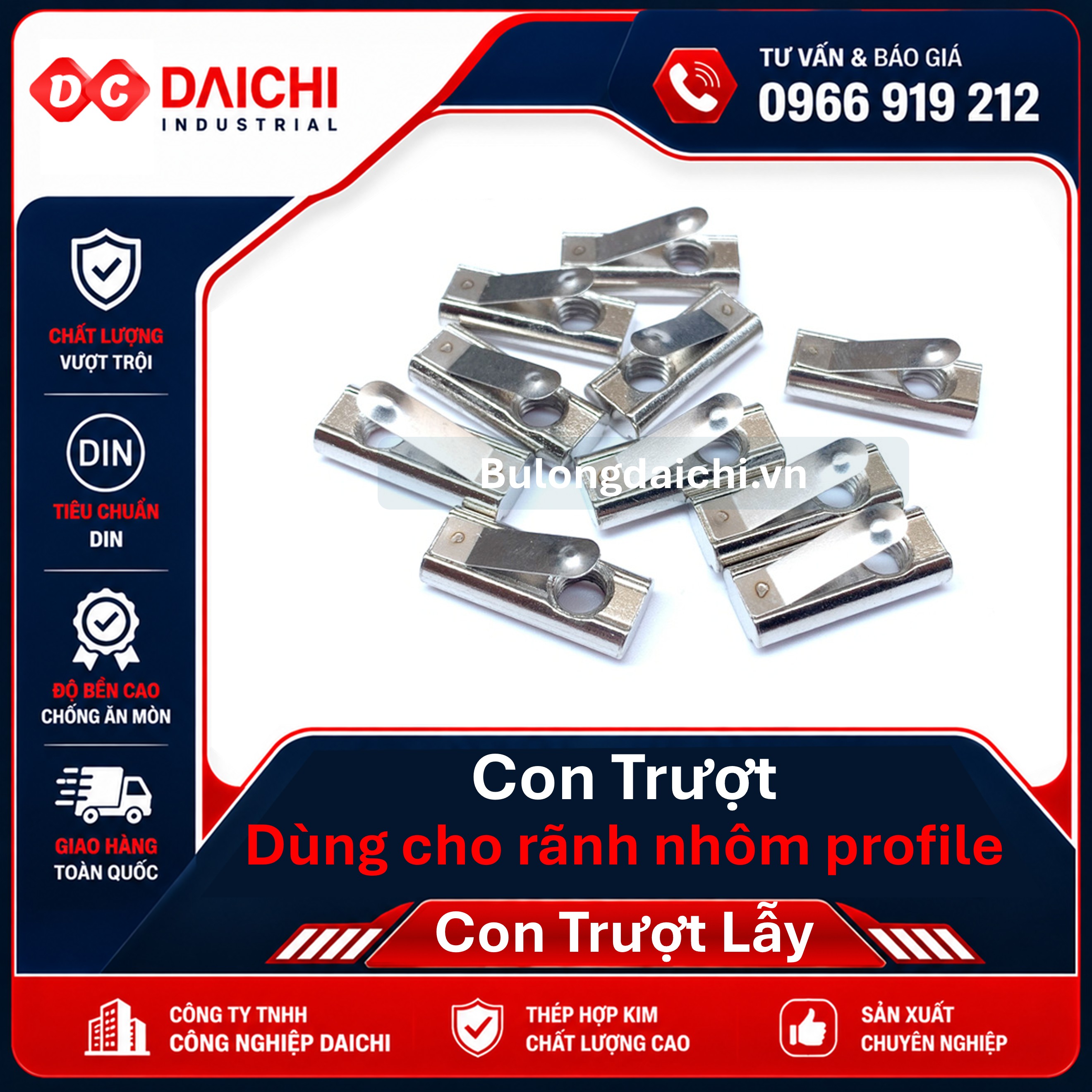

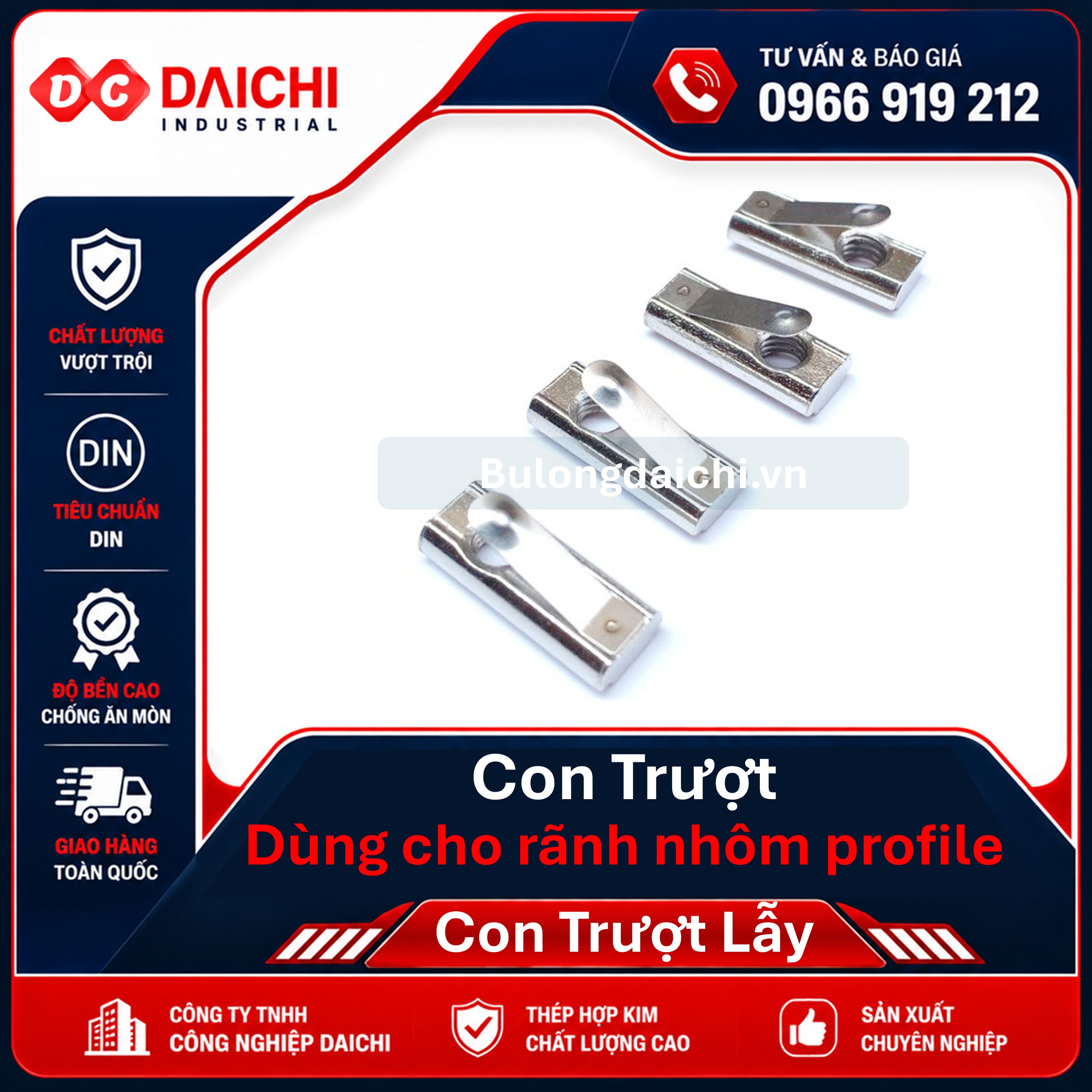

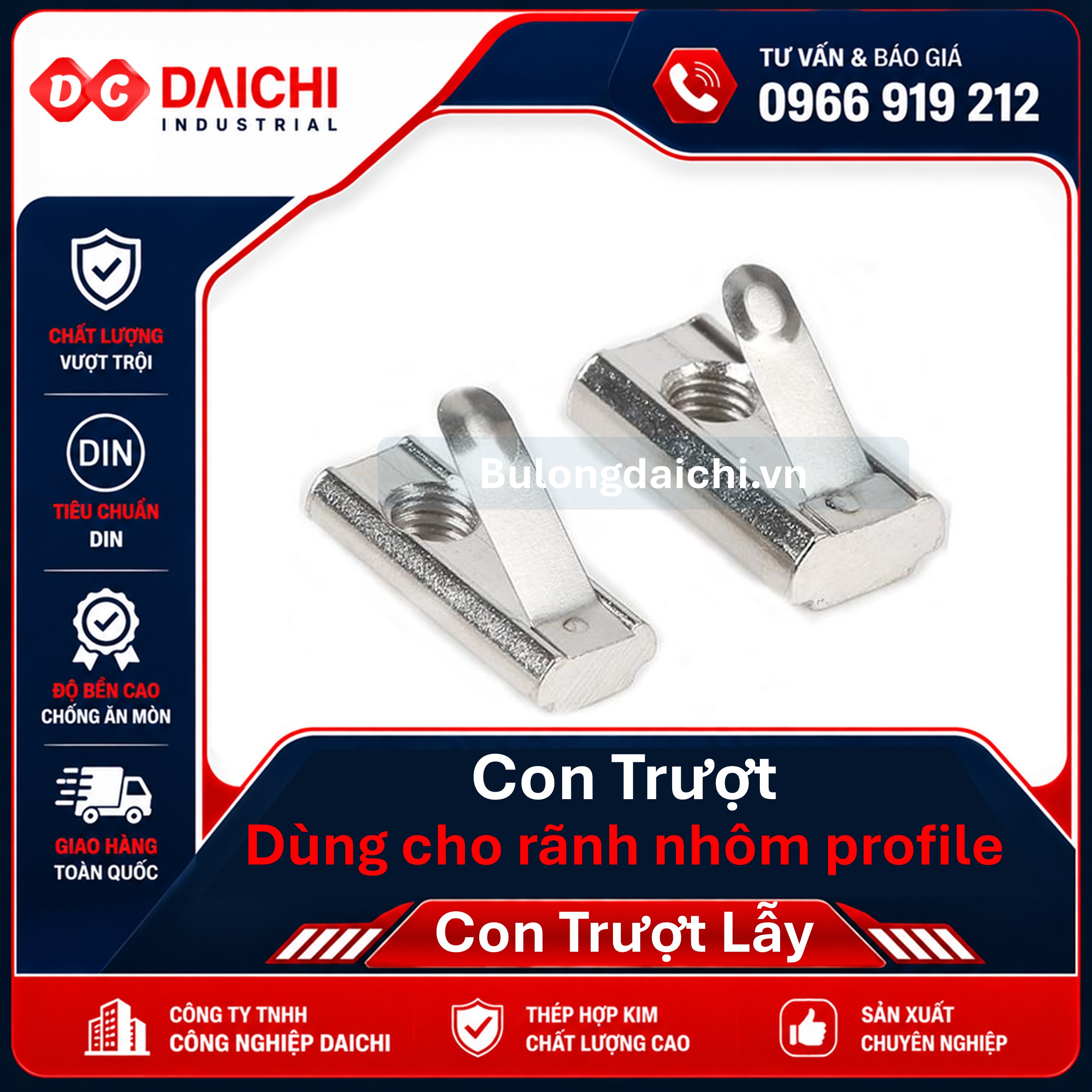

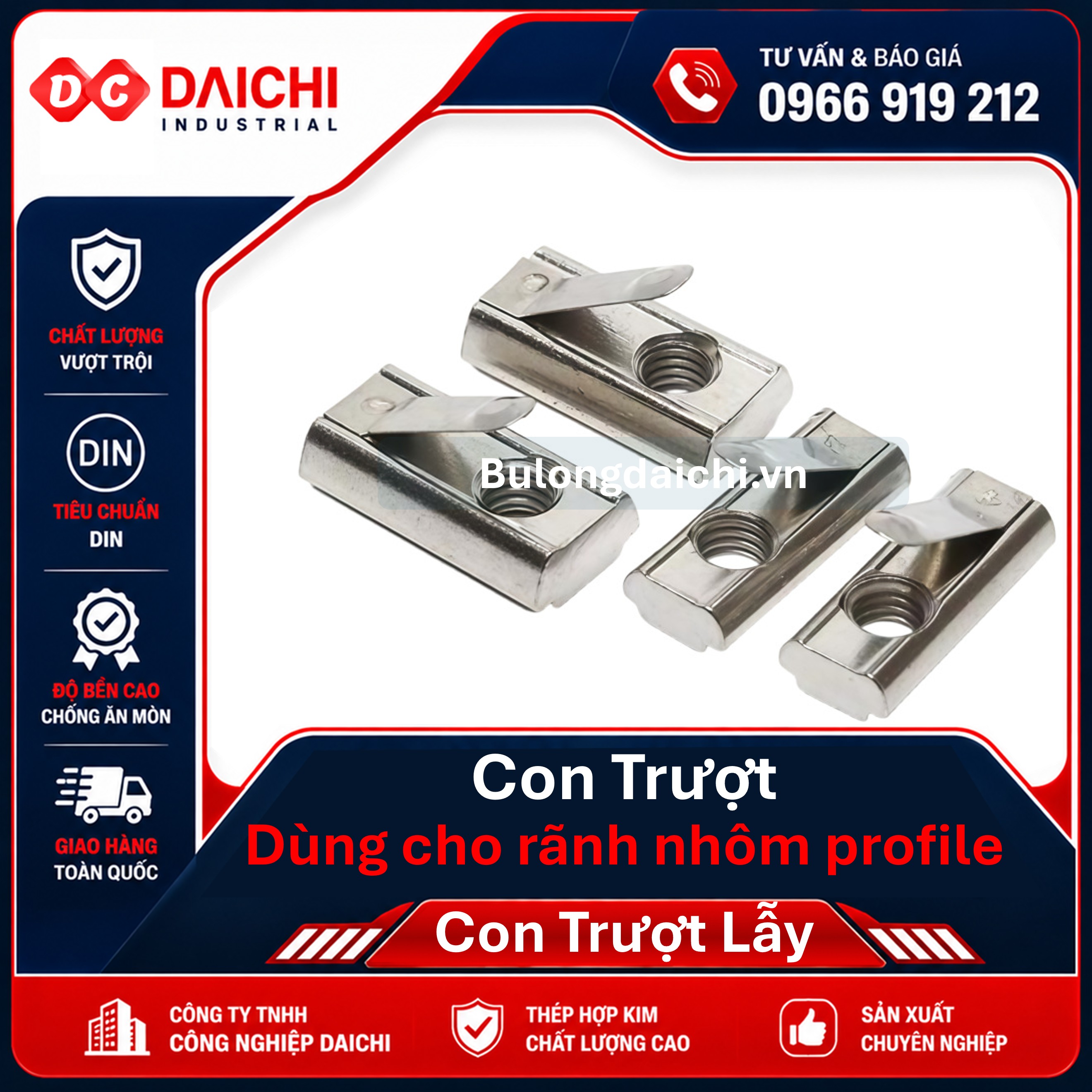

Con trượt lẫy nhôm định hình là phụ kiện liên kết chuyên dùng để lắp đặt các chi tiết, tấm che, giá đỡ, bản lề và phụ kiện trên rãnh nhôm định hình. Sản phẩm được thiết kế với phần lẫy giữ tự động, giúp con trượt có thể đưa vào rãnh nhôm từ vị trí bất kỳ mà không cần tháo đầu nhôm, sau đó xoay hoặc siết để cố định chắc chắn. Đây là giải pháp tiện lợi cho các hệ thống khung nhôm công nghiệp, bàn thao tác, máy móc, tủ điện, băng tải và thiết bị tự động hóa.
1. Thông số kỹ thuật của Con trượt lẫy nhôm định hình
Tên sản phẩm: Con trượt lẫy nhôm định hình
Tên gọi khác: Con trượt có lẫy, con trượt nhôm định hình, đai ốc trượt có lẫy, T-nut có lẫy
Vật liệu: Thép Carbon / thép mạ kẽm hoặc vật liệu theo từng dòng sản phẩm
Bề mặt: Mạ kẽm chống oxy hóa
Kiểu sản phẩm: Con trượt có lẫy tự giữ trong rãnh
Hệ nhôm tương thích: Nhôm định hình hệ 20, 30, 40, 45, 50, 60
Ren thông dụng: M4, M5, M6, M8
Đặc điểm: Có lẫy giữ giúp cố định vị trí trong rãnh nhôm
Phương pháp lắp: Đưa trực tiếp vào rãnh nhôm, xoay và siết bulong/vít để cố định

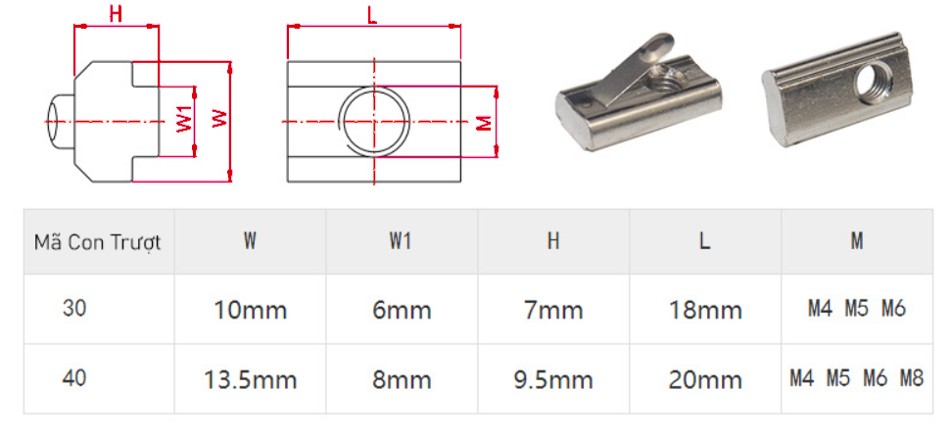

Bảng kích thước tham khảo
| Hệ nhôm định hình | Kích thước rãnh tham khảo | Ren lắp | Ứng dụng |
|---|---|---|---|
| 20 Series | Rãnh khoảng 6mm | M4/M5 | Khung nhỏ, giá đỡ |
| 30 Series | Rãnh khoảng 8mm | M5/M6 | Bàn thao tác, khung máy |
| 40 Series | Rãnh khoảng 8mm | M6 | Máy móc, băng tải |
| 45 Series | Rãnh khoảng 10mm | M6/M8 | Khung máy công nghiệp |
| 50 Series | Rãnh khoảng 10mm | M8 | Kết cấu máy |
| 60 Series | Rãnh khoảng 12mm | M8/M10 | Khung máy và kết cấu lớn |
Kích thước thực tế của con trượt và rãnh nhôm có thể khác nhau tùy từng hệ nhôm và nhà sản xuất. Cần đối chiếu kích thước rãnh trước khi lựa chọn.
2. Đặc điểm nổi bật và ưu điểm
Thiết kế lẫy tự giữ trong rãnh
Phần lẫy giúp con trượt giữ vị trí trong rãnh nhôm sau khi đưa vào, thuận tiện cho việc lắp đặt các phụ kiện mà không cần tháo toàn bộ khung.
Lắp đặt nhanh chóng
Con trượt có thể đưa trực tiếp vào rãnh nhôm tại vị trí cần lắp, giúp tiết kiệm thời gian so với loại đai ốc phải luồn từ đầu thanh nhôm.
Dễ dàng điều chỉnh vị trí
Sau khi nới vít hoặc bulong, con trượt có thể di chuyển dọc theo rãnh để điều chỉnh vị trí chính xác trước khi siết cố định.
Liên kết chắc chắn
Khi được kết hợp với bulong hoặc vít phù hợp, con trượt tạo liên kết chắc chắn giữa phụ kiện và thanh nhôm định hình.
Có thể tháo lắp nhiều lần
Thiết kế cơ khí đơn giản cho phép tháo ra, di chuyển và lắp lại nhiều lần mà không cần thay đổi kết cấu của thanh nhôm.
3. Ứng dụng thực tế của sản phẩm
Con trượt lẫy nhôm định hình được sử dụng phổ biến trong:
Khung máy công nghiệp
Dùng để lắp các tấm che, cửa máy, giá đỡ cảm biến và phụ kiện lên khung nhôm.
Bàn thao tác
Lắp mặt bàn, giá đỡ, thanh treo, khay dụng cụ và các phụ kiện điều chỉnh trên hệ nhôm định hình.
Băng tải và dây chuyền tự động
Dùng để cố định cảm biến, thanh dẫn hướng, tấm chắn và các bộ phận phụ trợ.
Tủ máy và thiết bị tự động hóa
Kết hợp với bulong, vít và ke góc để lắp đặt các phụ kiện trên khung nhôm.
Khung bảo vệ và vách ngăn
Dùng để liên kết tấm mica, tấm polycarbonate, tấm kim loại và các phụ kiện với khung nhôm.
4. Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật
Chọn đúng hệ nhôm
Trước khi mua cần xác định thanh nhôm đang sử dụng thuộc hệ 20, 30, 40, 45, 50 hay 60 và kích thước rãnh tương ứng.
Chọn đúng kích thước lẫy
Phần lẫy phải tương thích với hình dạng và chiều rộng của rãnh nhôm. Nếu lẫy quá nhỏ, con trượt có thể không giữ chắc; nếu quá lớn sẽ khó đưa vào rãnh.
Chọn đúng loại ren
Ren M4, M5, M6, M8 hoặc kích thước khác cần phù hợp với bulong/vít và tải trọng của phụ kiện được lắp.
Đưa con trượt vào đúng vị trí
Đưa phần lẫy vào rãnh nhôm theo đúng chiều, sau đó xoay hoặc siết theo thiết kế của sản phẩm để con trượt bám chắc vào rãnh.
Không siết quá lực
Cần sử dụng lực siết phù hợp để tránh làm hỏng ren, biến dạng con trượt hoặc ảnh hưởng đến rãnh nhôm.
5. Địa chỉ mua Con trượt lẫy nhôm định hình tại Bắc Ninh
Công ty TNHH Công nghiệp DAICHI chuyên cung cấp các loại phụ kiện nhôm định hình, trong đó có con trượt lẫy dùng cho nhiều hệ nhôm phổ biến từ 20 đến 60.
DAICHI cam kết
- Đa dạng con trượt cho nhiều hệ nhôm định hình.
- Nhiều kích thước ren M4, M5, M6, M8.
- Hàng có sẵn với số lượng lớn.
- Hỗ trợ lựa chọn đúng con trượt theo kích thước rãnh.
- Giá cạnh tranh cho xưởng cơ khí và nhà máy.
- Hỗ trợ báo giá nhanh.
- Giao hàng toàn quốc.
6. Các sản phẩm liên quan
Để hoàn thiện hệ thống khung nhôm định hình, DAICHI còn cung cấp:
- Con trượt nhôm định hình.
- Đai ốc T nhôm định hình.
- Đai ốc trượt nhôm định hình.
- Con trượt lẫy các hệ nhôm.
- Ke góc nhôm định hình.
- Bulong lục giác chìm.
- Bulong đầu trụ.
- Vít trí lục giác chìm.
- Tay nắm và bản lề nhôm định hình.
- Chân tăng chỉnh khung nhôm.
- Phụ kiện lắp ráp khung máy.
