Giới thiệu sản phẩm

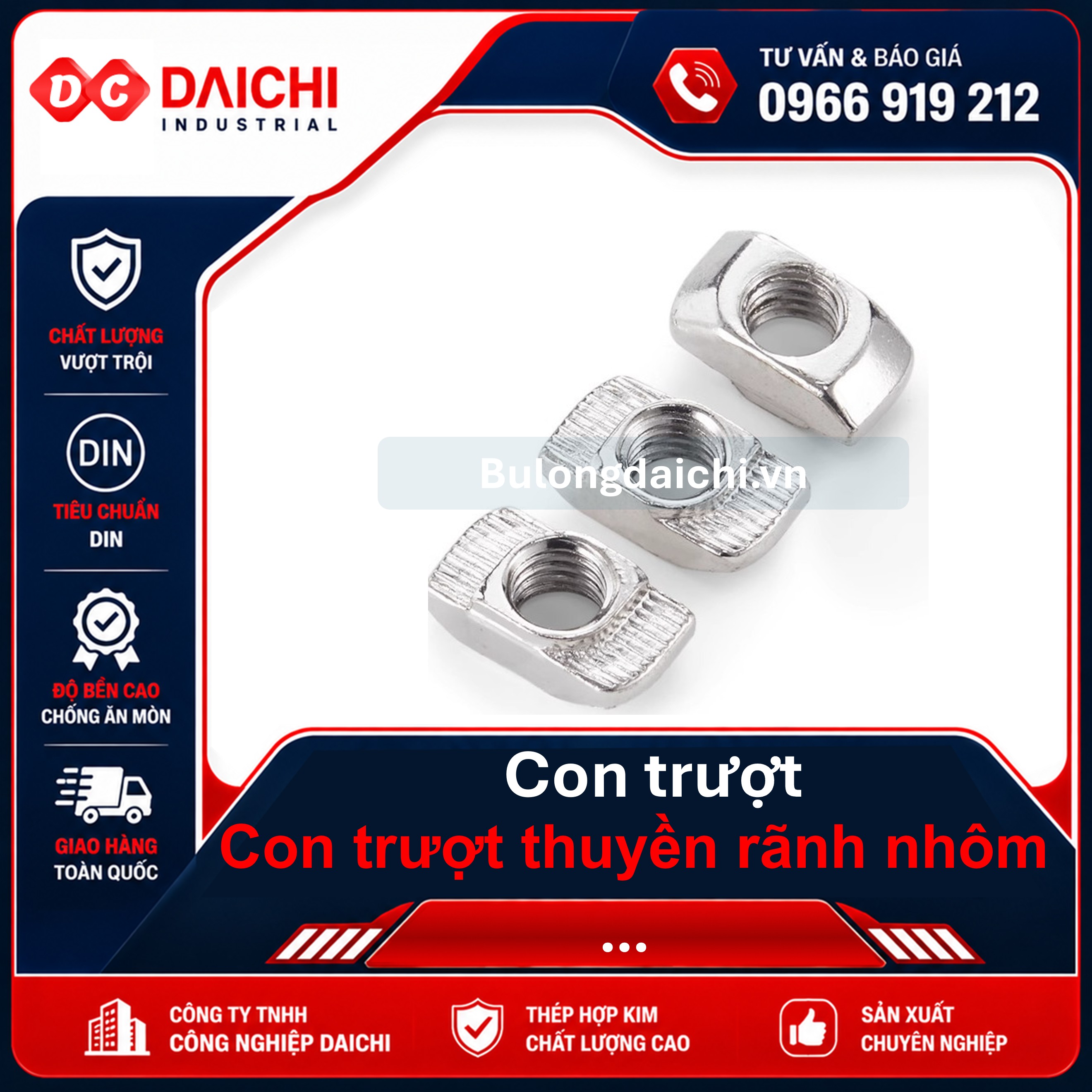

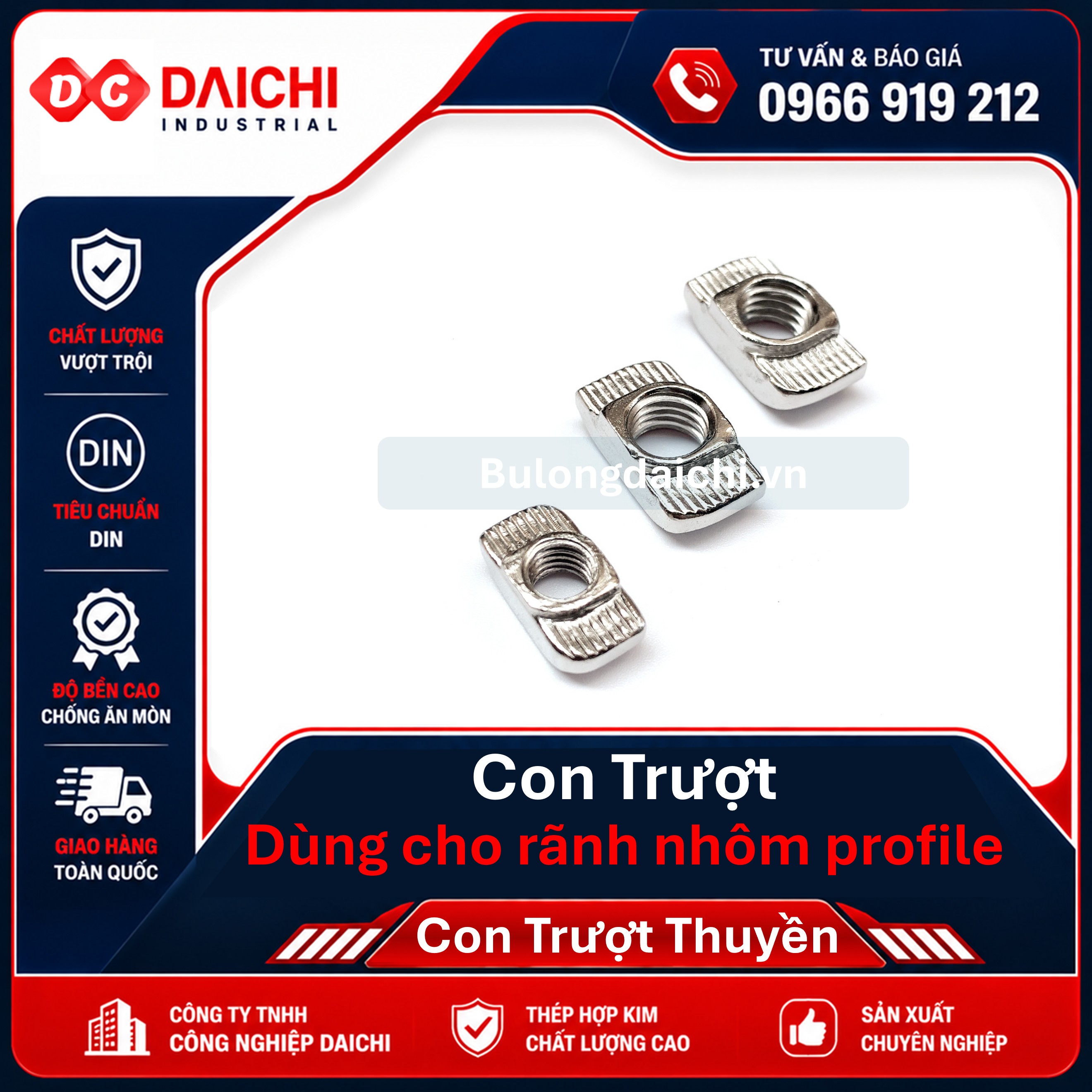

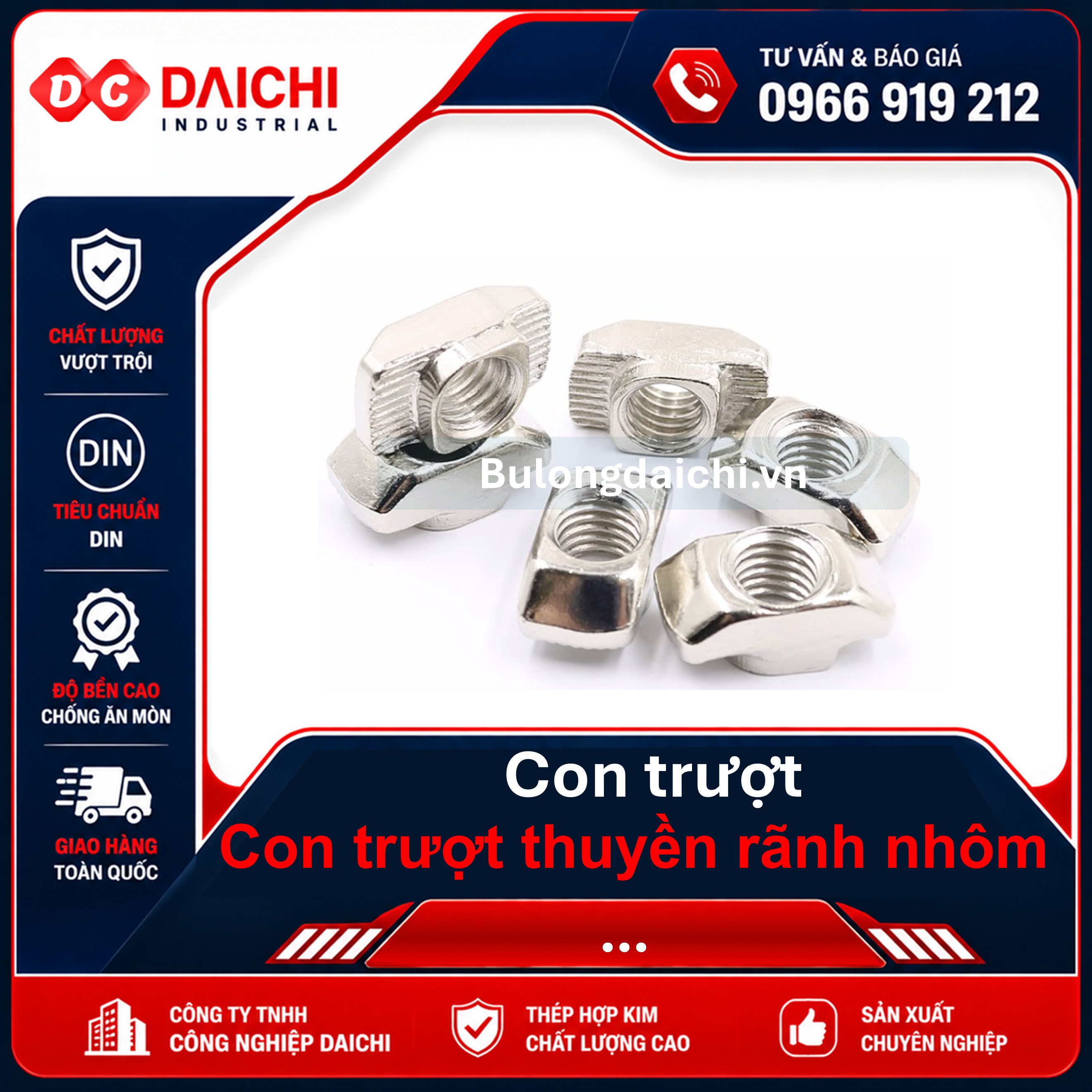

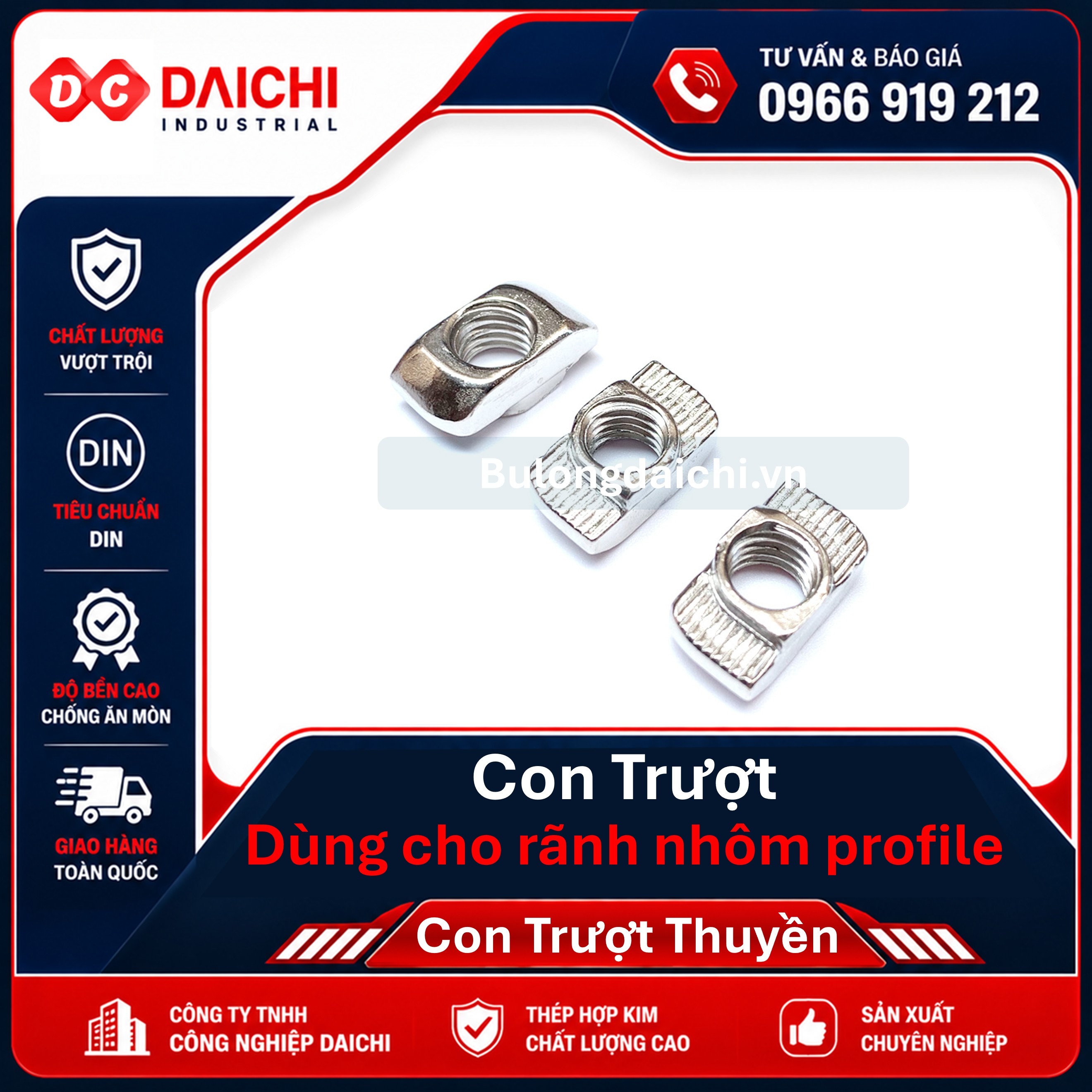

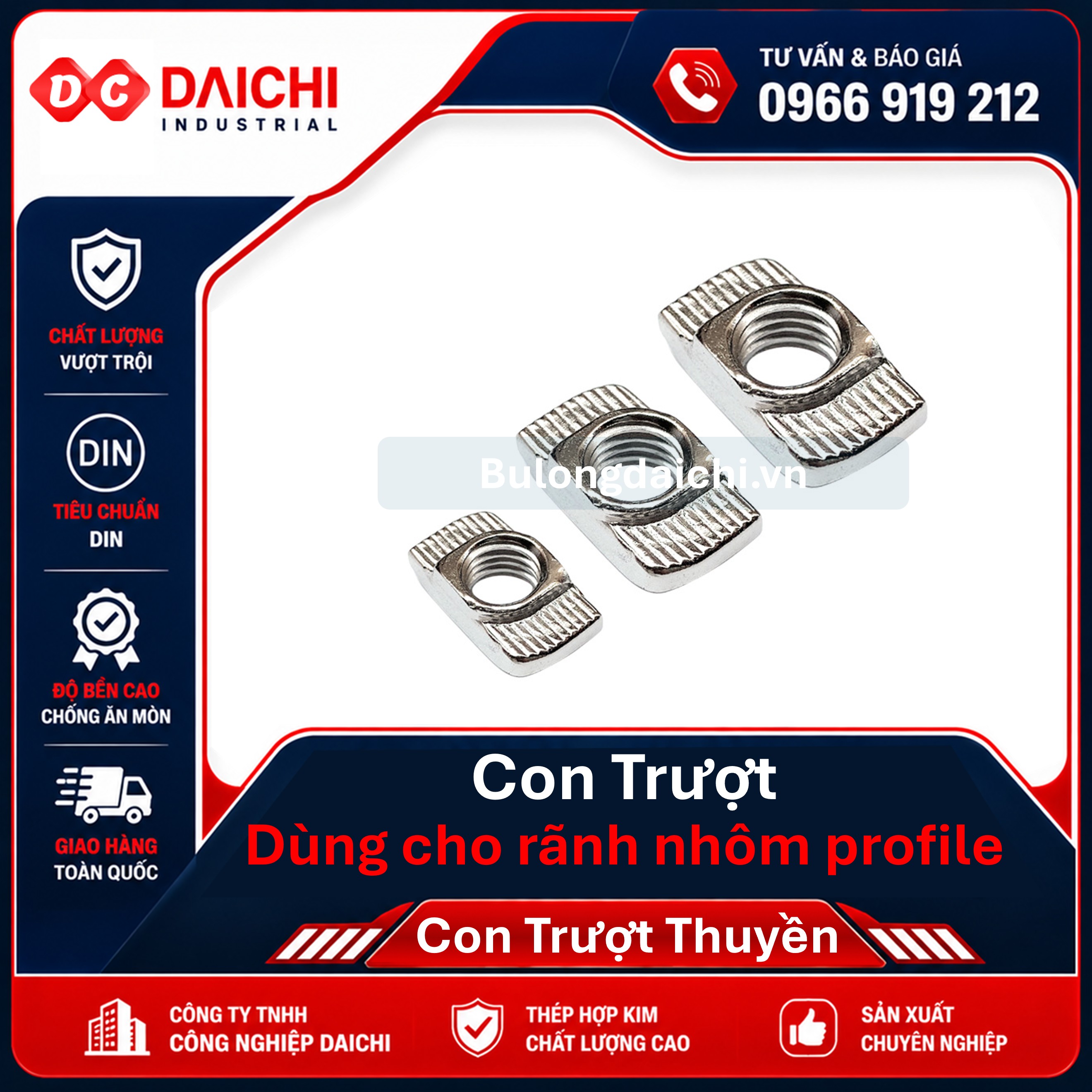

Con trượt thuyền nhôm định hình là phụ kiện liên kết được thiết kế dạng thân thuyền, chuyên dùng để lắp đặt các chi tiết trên rãnh của thanh nhôm định hình. Nhờ hình dạng đặc biệt, con trượt có thể đưa vào rãnh nhôm tại vị trí cần lắp và kết hợp với bulong hoặc vít để cố định phụ kiện. Sản phẩm được sử dụng phổ biến trong khung máy, bàn thao tác, băng tải, giá đỡ, tủ máy và các hệ thống tự động hóa sử dụng nhôm định hình.
1. Thông số kỹ thuật của Con trượt thuyền nhôm định hình
Tên sản phẩm: Con trượt thuyền nhôm định hình
Tên gọi khác: Con trượt thuyền, đai ốc thuyền, đai ốc trượt thuyền nhôm định hình, T-nut dạng thuyền
Vật liệu: Thép Carbon
Bề mặt: Mạ kẽm chống oxy hóa
Kiểu thiết kế: Dạng thuyền, lắp trong rãnh nhôm
Hệ nhôm sử dụng: Nhôm định hình hệ 20, 30, 40, 45, 50, 60 tùy kích thước rãnh
Ren thông dụng: M5, M6, M8
Đặc điểm: Dễ đưa vào rãnh, dễ điều chỉnh vị trí và liên kết chắc chắn
Bảng kích thước tham khảo
| Hệ nhôm định hình | Rãnh tham khảo | Ren thường dùng | Ứng dụng |
|---|---|---|---|
| 20 Series | Khoảng 6mm | M4/M5 | Khung nhỏ, giá đỡ |
| 30 Series | Khoảng 8mm | M5/M6 | Bàn thao tác |
| 40 Series | Khoảng 8mm | M6 | Khung máy |
| 45 Series | Khoảng 10mm | M6/M8 | Thiết bị công nghiệp |
| 50 Series | Khoảng 10mm | M8 | Kết cấu máy |
| 60 Series | Khoảng 12mm | M8/M10 | Khung máy lớn |
Kích thước thực tế của con trượt thuyền phụ thuộc vào từng hệ nhôm và kích thước rãnh. Nên đối chiếu thông số thanh nhôm trước khi đặt hàng.
2. Đặc điểm nổi bật và ưu điểm
Thiết kế dạng thuyền dễ lắp đặt
Hình dạng thân thuyền giúp con trượt nằm ổn định trong rãnh nhôm, tạo điểm liên kết chắc chắn cho bulong hoặc vít.
Dễ đưa vào rãnh nhôm
Con trượt có thể được đưa vào rãnh tại vị trí cần lắp mà không nhất thiết phải luồn từ đầu thanh nhôm, giúp thuận tiện khi khung đã được lắp ráp.
Điều chỉnh vị trí linh hoạt
Sau khi lắp, con trượt có thể di chuyển dọc theo rãnh để điều chỉnh vị trí của phụ kiện trước khi siết cố định.
Kết cấu chắc chắn
Thép Carbon có độ cứng và độ bền tốt, đáp ứng các ứng dụng liên kết phụ kiện trên khung nhôm định hình.
Tiết kiệm thời gian lắp ráp
Việc sử dụng con trượt thuyền giúp giảm thời gian tháo lắp khung khi cần bổ sung hoặc thay đổi vị trí phụ kiện.
3. Ứng dụng thực tế của sản phẩm
Con trượt thuyền nhôm định hình được sử dụng trong nhiều hệ thống cơ khí và công nghiệp:
Khung máy
Dùng để cố định tấm che, giá đỡ, cảm biến, thanh dẫn hướng và các phụ kiện trên khung nhôm.
Bàn thao tác
Lắp các giá đỡ, khay dụng cụ, thanh treo và phụ kiện có yêu cầu điều chỉnh vị trí.
Băng tải
Dùng để lắp cảm biến, thanh dẫn hướng, tấm chắn và các bộ phận phụ trợ trên hệ thống băng tải.
Thiết bị tự động hóa
Kết hợp với bulong, vít và ke góc để tạo các điểm liên kết chắc chắn nhưng vẫn có thể điều chỉnh.
Khung bảo vệ và vách ngăn
Dùng để liên kết tấm mica, polycarbonate, tấm kim loại và các phụ kiện với khung nhôm định hình.
4. Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật
Xác định đúng kích thước rãnh
Trước khi lựa chọn con trượt thuyền cần xác định chính xác chiều rộng rãnh nhôm, bởi mỗi hệ nhôm có kích thước rãnh khác nhau.
Chọn đúng loại ren
Ren của con trượt phải phù hợp với bulong hoặc vít sử dụng. Các loại phổ biến gồm M5, M6 và M8.
Đưa con trượt vào đúng chiều
Đặt con trượt vào rãnh đúng hướng để phần thân thuyền tiếp xúc ổn định với hai bên rãnh, sau đó lắp bulong hoặc vít.
Điều chỉnh trước khi siết
Có thể di chuyển con trượt dọc theo rãnh để đưa phụ kiện đến đúng vị trí, sau đó siết bulong để cố định.
Không siết quá lực
Lực siết cần phù hợp với kích thước bulong và khả năng chịu tải của thanh nhôm, tránh làm biến dạng rãnh hoặc hư hỏng ren.
5. Địa chỉ mua Con trượt thuyền nhôm định hình tại Bắc Ninh
Công ty TNHH Công nghiệp DAICHI cung cấp các loại phụ kiện nhôm định hình phục vụ chế tạo khung máy, bàn thao tác, dây chuyền tự động hóa và thiết bị công nghiệp.
DAICHI cam kết
- Đa dạng con trượt và đai ốc nhôm định hình.
- Nhiều kích thước ren.
- Phù hợp nhiều hệ nhôm phổ biến.
- Hàng có sẵn số lượng lớn.
- Hỗ trợ xác định loại con trượt theo kích thước rãnh.
- Giá cạnh tranh cho nhà máy và xưởng cơ khí.
- Báo giá nhanh và giao hàng toàn quốc.
